       К середине 80-х годов Германские и Советские танкостроители создали 2 наиболее грозных танка конца 20 века – «Леопард-2» и Т-80У. Так и не встретившись на полях сражений в годы холодной войны эти танки сейчас ведут острую конкуренцию на международных рынках вооружений.

        Танк «Леопард-2» — грозная боевая машина и составляет серьезную конкуренцию многим, в том числе и нашим танкам. И относиться к нему необходимо как к достойному противнику.

        Сейчас танки Т-80У состоят на вооружении армии России, Кипра, Южной Корей, а их Украинские собратья Т-80У с двигателем 6ТД на вооружении Пакистана.

        Танк «Леопард-2» и его модификации состоит на вооружении ФРГ, Швеции, Бельгии, Дании, Нидерландов, Испании, Италии, Норвегии, Финляндии, Польши, в марте 2003 г. греческая армия изъявила желание приобрести 170 «Леопардов-2» (в Германии он называется «Леопард-2А6 ЕХ») со сроками их поставки в период между 2006 и 2009 г. «Леопард-2» А5(6) называют танком для Европы и пророчат ему большое будущее.

        Компоновка танка «Леопард-2» является типичной для западного подхода к танкостроению, в результате чего, забронированный объем танка составил 19.4 М3, что, практически в 2 раза превышает этот показатель для Т-80У. Соответственно ясно видно, что на бронирование 46 тонного Т-80У использовано больше бронирования, чем на 55-тонный «Леопард-2»

        Условный коэффициент защиты масса/забронированный объем танков Т-80У и «Леопард-2А4»

Сравнение огневой мощи и системы управления огнем

Т-80У

        Как и все отечественные танки, начиная с Т-64А танк Т-80У вооружен гладкоствольной 125 мм пушкой. На Т-80У установлена ее усовершенствованная модификация 2А46М-1, на Т-80У-М1 «Барс» установлена модификация 2А46М-4 на этой модификации за счет повышения жесткости ствола увеличена точность стрельбы на 20 процентов. Начальная скорость снаряда при использовании выстрела 3БM-44М 1750 м/с. Скорострельность — 6-8 выстрелов в минуту. В автоматизированной боеукладке танка Т-80У находится 28 выстрелов.

        Основным противотанковым вооружением Т-80У являются бронебойные подкалиберные снаряды 3БM-42 и 3БM-42М с сердечником изготовленным из вольфрамового сплава и выстрелы ЗБМ32 с сердечником изготовленным из обедненного урана, а также комплекс управляемого вооружения Рефлекс-М с ракетами 9М119М и 9М119М1 которые обеспечивают поражение танка «Леопард-2» (до модификации «Леопард-2» А4) во все участки лобовой проекции на дистанции до 5000 м.

        Поражение танка «Леопард-2 А5» и «Леопард-2 А6» обеспечивается только в ослабленные зоны. Кроме этого ведется разработка персептивных комплексов, реализующих принцип «выстрелил и забыл» и поражение танка не в мощную Лобову броню, а в тонкие участки крыши башни и корпуса.

Боекомплект танка Т-80У – выстрел 3БM-44М и ракета 9М119 комплекса управляемого вооружения «Рефлекс»

Леопард-2А1-А5

        На модификации танка «Леопард-2А1-А5» установлена пушка Rh44 фирмы «Рейнметал». В 1987 (серийное производство Т-80У началось в 1985) году на вооружение принят бронебойный подкалиберный снаряд ДМ33 с сердечником из вольфрамового сплава диаметром 28 мм в середине девяностых были приняты на вооружение выстрелы ДМ53 с увеличенным удлинением сердечника.

        Боекомплект составляет 42 выстрела. Боекомплект первой очереди (15 выстрелов) размещен в удобной для доступа укладке в левой части кормовой ниши башни за бронированной перегородкой. Время на цикл заряжения из этой укладки составляет 6-8 секунд. Остальная часть боекомплекта (27 выстрелов) находится в укладке, размещенной в отделении управления, слева от места водителя, естественно, ни о каком использовании ее в условиях скоротечного танкового боя речи быть не может.

Леопард-2А6

        На последней модификации танка «Леопард-2А6» была установлена пушка L55 с увеличенной с 44 до 55 калибров длиной ствола обеспечило повышение максимально допустимого давления газов в стволе, что позволяет повысить начальную скорость снаряда, увеличить дальность стрельбы и бронепробиваемость бронебойно-подкалиберного снаряда DM53. При выстреле из новой пушки начальная скорость достигает 1750 м/с, в то время как при стрельбе из пушки танка «Леопард-2А5» с длиной ствола 44 калибра она составит только 1650 м/с.

Немецкие бронебойные подкалиберные снаряды ДМ-33, ДМ-43 и ДМ-53

Комплекс управления огнем

        Состав и функции систем управления огнем также почти одинаковы: лазерный дневной прицел-дальномер, ночной тепловизионный прицел, дублирующие прицельные комплексы командиров танков, баллистические вычислители с необходимыми датчиками, электрогидравлические стабилизаторы вооружения в 2-х плоскостях.

        В отличии от танка «Леопард-А5(6)», на котором установлен комбинированный прицел наводчика, на танке Т-80У у для ведения боевых действий ночью применяется ночной прицел «Буран-ПА» с ЭОП 2-го поколения. На танках Т-80УМ и Т-80УК применяется тепловизионный прицел 1 -го поколения «Агава-2).

Выводы:

        ТВП «Агава 2» значительно уступает ТВП второго поколения по дальности обнаружения целей в сложных условиях, четкости изображения и удобства работы. Требуемая точность стрельбы на дальности 1500 — 2000 м бронебойным снарядом с места и с ходу не менее 90 %. Зависимая стабилизация делает невозможным обеспечить требуемую точность стрельбы с ходу.

        Ведению эффективного боя в режиме «Охотник-стрелок» Т-80У мешает отсутствие лазерного дальнометра у командира. Возможности командира танка по обнаружению целей в ночных условиях затруднены отсутствием тепловизионного прицельно-наблюдательного комплекса. В целом в этом аспекте Т-80У несколько отстает от «леопарда-2А5(6)»

        Конструкция и характеристики танковых пушек во многом равноценны. И 120-мм пушка RhL44, и 125-мм 2А46М-1 имеют теплозащитные кожухи, быстроразъемные соединения ствола и казенника, симметричные тормоза отката и клиновые полуавтоматические затворы. Максимальная дульная энергия также примерно одинакова: 93,16 МДж у 2А46М и 92,18 МДж у RhL44, соответственно обеспечивается и сопоставимая начальная скорость бронебойно-подкалиберных снарядов (БПС): 1750 м/с и 1650 м/с.

        Бронепробиваемость немецкого БПС типа ДМ43 составляет порядка 550 мм с 2000 м, отечественного БПС типа БМ32 свыше 500 мм с 2000 м. БПС ДМ-53 танка «Леопард-2А6» в комплексе с пушкой L55 с увеличенной до 1750 м/с. Начальной скоростью сопоставим по своим характеристикам с отечественным выстрелом 3БM-44М, который обеспечивает бронипробиваемость до 700 мм на Д=2000м.

Сравнение характеристик защищенности

Т-80У

        Т-80У (1985 год)

        Эквивалентная стойкость от кумулятивных снарядов: 1320 мм

        Эквивалентная стойкость от бронебойных подкалиберных снарядов: 780 мм

Схема башни танка Т-80УК

Зеленым — обозначены области перекрываемые комплексом встроенной динамической защиты «Контакт-5»

Синим — обозначена литая бронеконструкция башни и модули спецбронирования.

Следует отметить, что осветители системы «Штора» установлены поверх блоков динамической защиты, что не приводит к уменьшению перекрываемой ей поверхности башни, как на танке Т-90.

        Бронирование танка Т-80У во многом опередило время и на момент принятия танка на вооружение на порядок превосходило все зарубежные аналоги, в том числе и такие «раскрученные» зарубежными СМИ «Абрамс» М1А1НА. Так например принятый на вооружения двумя гоами позже Т-80У танк «Леопард-2А4» значительно уступал Т-80У в бронировании. И только в 1994 году после очередной модернизации бронирования, которая утяжелила и без того не легкий танк, немцам удалось выйти на уровень бронезащиты Т-80У.

        В передней части башни расположены пакеты спецбронирования “полуактивного” типа. Кроме этого, на танке также применен комплекс встроенной динамической защиты «Контакт-5» этот тип ДЗ работает как против кумулятивных средств (КС), так и против бронебойных подкалиберных снарядов (БПС). Комплекс обеспечивает мощный боковой импульс, позволяющий дестабилизировать или разрушить сердечник БПС перед тем, как он начнет взаимодействие с основным бронированием.

Основные элементы в конструкции защиты танка Т-80У

        На Т-80У и УК установлен комплекс оптико-электронного противодействия ТШУ-1-7 «Штора-1». «Штора-1» предназначена для защиты танка от поражения управляемым оружием с командными полуавтоматическими системами наведения типа «Tow», «Hot», «Milan», «Dragon», лазерными головками самонаведения типа «Maverick», «Hellfire», «Copper-head», а также артиллерийских систем с лазерными дальномерами.

        Кроме того, на танке Т-80У-М1 установлен комплекс активной защиты «Арена», который обеспечивает поражение противотанковых гранат и ракет, ПТУР, летящих со скоростью 70… 700 км/сек до контакта с броней танка, позволяет получить увеличение защищенности танка в 2 раза,

Леопард-2

        Леопард-2А5 (1994 год)

        Эквивалентная стойкость от кумулятивных снарядов: 1300 мм

        Эквивалентная стойкость от бронебойных подкалиберных снарядов: 830 мм

Схема башни танка «Леопард-2», видны обширные ослабленные зоны и неоднородность бронезащиты в углах безопасного маневрирования, связанные с конструктивными решениями принятыми немецкими разработчиками — установка прицела наводчика в лобовой детали башни, размещение пушки в массированной маске, лишенной спецбронирования, слабая защита бортов башни.

Справа – маска пушки

Башня танка «Леопард-2А5» предназначенного для Швеции (STRV-122), видны монтажные проушины для модулей навесного бронирования

        На башню «Леопард-2А5» и «Леопард-2А6» установлены модули навесного разнесенного бронирования, При обычном положении башни вдоль продольной оси корпуса свое место водитель занимает через люк командира, так как модули навесного бронирования перекрывают доступ в отделение управления танка, люк механика водителя, по сути дела, становится нефункциональным. Кроме того в результате значительно усиленного бронирования лобовой части корпуса и башни, носовая часть машины сильно перегружена. Это снизило подвижность танка по пересеченной местности и надежность передних узлов подвески.

        Стабилизатор вооружения создавался еще под пушку L44, Новая более длинная пушка резко снизила его точностные характеристики, а также скорости наведения оружия на цель.

Модули навесного бронирования танка «Леопард-2А5(6)»

Ослабленные зоны

«Леопард-2»

        Схема башни танка «Леопард-2», видны обширные ослабленные зоны и неоднородность бронезащиты в углах безопасного маневрирования, связанные с конструктивными решениями принятыми немецкими разработчиками — установка прицела наводчика в лобовой детали башни, размещение пушки в массированной маске, лишенной спецбронирования, слабая защита боров.

        Тем не менее, нельзя не отметить, что в случае пробития основного бронирования

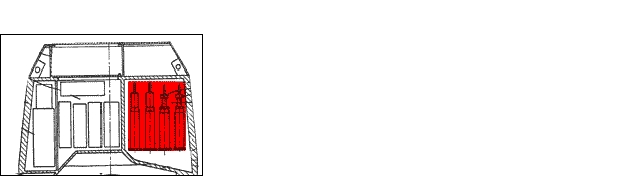

Размещение боекомплекта первой очереди в башне танка Леопард-2

        Боекомплект первой очереди (15 выстрелов) размещен в удобной для доступа укладке в левой части кормовой ниши башни за бронированной перегородкой. Время на цикл заряжения из этой укладки составляет 6-8 секунд. Остальная часть боекомплекта (27 выстрелов) находится в укладке, размещенной в отделении управления, слева от места водителя, естественно, ни о каком использовании ее в условиях скоротечного танкового боя речи быть не может. Данное решение, несмотря на серьезные проблемы с доступом к основной части боекомплекта танка значительно снижает его уязвимость в случае пробития основного бронирования.

Т-80У

        Уязвимыми зонами в бронировании т-80 являются участки с обеих сторон от пушки, не прикрытые встроенной динамической защитой и не имеющие спецбронирования (в месте установки спаренного с пушкой пулемета) а в случае Т-80У это и место установки осветительного прожектора для системы ночного видения. Ослабленная зона также имеется на верхней лобовой детали корпуса в области смотрового прибора водителя. Это является унаследованной конструктивной особенностью всех отечественных танков, начиная с Т-64.

Ослабленные зоны лобовой проекции танка Т-80У и «Леопард-2»

Сравнение характеристик подвижности

Т-80У

        На базовом российском образце Т-80У, принятом на вооружение СА в 1985 году, был установлен газотурбинный двигатель ГТД-1000ТФ мощностью 1100 л.с., в последствии на танке Т-80У установлена более мощная силовая газотурбинная установка (1250 л.с).

        Преимуществом, по сравнению с зарубежными танками, является наличие вспомогательной силовой установки ГТА-18А, что позволило существенно уменьшить суммарный расход топлива на 1 час работы систем танка «БАРС» против «ЛЕОПАРДА» 60 л/ч (суммарное время работы танка составляет — 50% на месте и 50% в движении), для танка с дизельным двигателем без вспомогательной силовой установки мощностью 1500 л. с, расход топлива составляет 120 — 50 л/ч.

        К основным преимуществам таких силовых установок перед силовыми установками на базе поршневых двигателей относятся:

        1. больший диапазон тяговых возможностей (3,0-3,5 у ГТД против 1,06-1,27 у дизелей);

        2. компактность и, следовательно, существенно большая габаритная мощность (отношение мощности силовой установки к ее объему);

        3. отсутствие специальной системы охлаждения двигателя;

        4. более низкие требования по степени очистки воздуха;

        5. отсутствие деталей, совершающих возвратно-поступательное движение, что позволяет резко повысить надежность двигателя и многократно снизить вибрационные нагрузки;

        6. больший моторесурс;

        7. многотопливность (керосин, дизельное топливо, бензин, возможно природный газ) и допустимость применения топлив со сравнительно низкими характеристиками;

        8. легкий запуск (особенно — при низких температурах);

        9. отсутствие жесткой механической связи между силовой турбиной и ходовой частью исключает остановку

        10. двигателя при любых сопротивлениях движению и предохраняет трансмиссию от ударных динамических нагрузок;

        11. низкий уровень шума.

        Главным недостатком газотурбин считается их сравнительно невысокая топливная экономичность. Однако за счет внедрения ряда технических решений на танке Т-80У удалось добиться снижения расхода топлива до 5 л.. Этот показатель достаточно близок по своему значению к аналогичным показателям дизельных двигателей.

        Успешное завершение проводимых сегодня НИОКР позволит производить газовые турбины мощностью 1500-2000 л.с., выполненные в жестких габаритах моторно-трансмиссионных отделений современных танков и имеющие удельный расход топлива ниже, чем у современных дизелей (160-180 г/л.с./час у новых ГТД против 180-200 у танковых дизелей). По оценкам специалистов, создание дизеля с подобными габаритными характеристиками сегодня и в достаточно близкой перспективе весьма проблематично.

«Леопард-2»

        На танке «Леопард-2А6» надежный и хорошо зарекомендовавший себя дизельный двигатель MTU МВ873 мощностью 1100 КВт (1500л.с.) с автоматической трансмиссией Renk HSWL 354.

Сводная таблица ТТХ

Примечание:

* — на Д=2000м., под угл.600

** — башнякорпус

*** — по сухой грунтовой дороге

Библиография:

Энциклопедия танков.
2010.

.
