Что такое ФАИ-М?

ФАИ-М

Легкий пулеметный бронеавтомобиль ФАИ-М

К концу 20-х годов стало ясно, что одного только пушечного бронеавтомобиля БА-27 для Красной Армии недостаточно. Требовался легкий пулеметный броневик для разведки и связи. В качестве базы для такой машины было решено использовать шасси легкового автомобиля Форд-А, выпуск которого (сборку из американских комплектов деталей) предполагалось начать на заводе «Гудок Октября» в Нижнем Новгороде. Это шасси имело неплохие характеристики: оно отличалось малой массой, простотой и хорошей проходимостью.

Разработку бронированного варианта Форд-А вело опытно-конструкторское и испытательное бюро под руководством Н.Дыренкова и научно-технический комитет Управления моторизации и механизации (НТК УММ РККА). Изготовление трех опытных образцов началось на Ижорском заводе в сентябре 1930 года. Однако «из-за загруженности завода текущими заказами УММ и нехватки кадров», броневики были готовы только в январе 1931 года.

Внешне все машины (в документах именуются как «Форд-А с броней» или «колесные танкетки») были очень похожи. Они представляли собой броневые ящики без крыши, смонтированные на шасси Форд-А и вооруженные двумя пулеметами каждая (один пулемет размещался в лобовом листе справа от водителя, а другой — на штыревой установке в центре броневого кузова).

Параллельно с разработкой броневых Фордов, на том же шасси были изготовлены два бронеавтомобиля но проекту Н.Дыренкова. Они получили индексы Д-8 и Д-12 и различались, главным образом, установкой вооружения. Д-8 имел пулемет ДТ, который мог устанавливаться в одно из четырех пулеметных гнезд, а Д-12, кроме этого, еще и авиационную турель с зенитным пулеметом на крыше корпуса. В феврале 1931 года машины были осмотрены комиссией НТК УММ РККА. В заключении комиссии говорилось: «Признать, что бронеавтомобили Д-8 и Д-12 не удовлетворяют требованиям, предъявляемым к легким разведывательным автомобилям ввиду неудобства пользования вооружением, плохой видимости для водителя и перегрузки передней оси»…

Тем не менее, после небольших доработок эти бронеавтомобили были рекомендованы для серийного производства — ведь ничего другого просто не было, а армия нуждалась в новой технике. В течение 1932-1934 годов Ижорский завод изготовил несколько десятков таких броневиков.

В ходе работ по выпуску Д-8 и Д-12 конструкторы Ижорского завода разработали башенный броневик, получивший обозначение ФАИ (Форд-А Ижорский). Как видно из названия, в качестве базы использовали все то же шасси Форда, производство которого наладили на Нижегородском автомобильном заводе. Новая перспективная компоновка машины привела к значительному увеличению ее высоты (до 2240 мм) и массы, достигшей 2 тонн. Тем не менее, боевые качества и удобство работы экипажа в новом броневике значительно улучшились.

Производство ФАИ началось в 1933 году на Ижорском заводе в Ленинграде, затем было передано на Выксинский за под дробильно-размолоточного оборудования (г. Выкса Горьковской области), где и продолжалось до 1936 года. Всего за это время было выпушено 676 броневиков, причем с 1934 года использовалось уже отечественное шасси ГАЗ-А — лицензионный вариант Форд-А. В 1936 году ФАИ сменил в производстве бронеавтомобиль БА-20, разработанный на более мощном и надежном легковом шасси ГАЗ-М1.

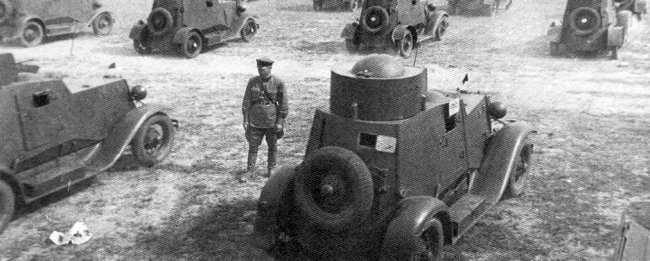

ФАИ поступали на вооружение танковых частей Красной Армии и по состоянию на 25 марта 1936 года в семи (из 13) военных округах имелось 574 таких броневика. Больше всего их было в Киевском (129 машин), Белорусском (113 машин) и Забайкальском военных округах. Эти машины поставлялись и на экспорт — в Монголию и Испанию, а также участвовали во всех военных конфликтах, которые вел СССР и 30-е годы.

Однако, стремление усилить бронезащиту и вооружение легких броневиков неизбежно приводило и к увеличению боевой массы. Стандартное легковое шасси уже не могло выдерживать такую нагрузку — на ФАИ она превосходила номинальную примерно па 40%. В результате, проходимость машины была довольно низкой на грунтовых дорогах (особенно в весенне-осенний период) и полностью отсутствовала па пересеченной местности.

В 1934 году появился трехосный автомобиль ГАЗ-ТК, спроектирован-ный на Горьковском автозаводе как самоходное шасси для 76-мм динамо-реактивной пушки конструкции Л.В.Курчевского. По сути, машина эта была все тем же ГАЗ-А, но к его удлиненной раме на поперечной рессоре была подвешена третья ведущая ось и применены в главной передаче конические шестерни с большим передаточным числом для обеспечения лучших тяговых качеств при слабом 40-сильном двигателе ГАЗ-А.

Появилась надежда, что новое шасси может решить проблему боевой ценности легкого бронеавтомобиля, повысив его проходимость и динамические качества. В 1935 году на ГАЗ-ТК установили удлиненный корпус ФАИ. При том же вооружении и броне, новый бронеавтомобиль ГАЗ-ТК имел более просторное боевое отделение, что позволило оборудовать его радиостанцией и ввести третьего члена экипажа — радиста. Однако из-за возросшей боевой массы и неудачной конструкции самого шасси ГАЗ-ТК остался только в опытном экземпляре.

К 1939 году большая часть ФАИ, находившихся в войсках, были сильно изношены в результате длительной эксплуатации. Запасных частей для ремонта также не хватало — ГАЗ-А был снят с производства в 1935 году. Выход из создавшегося положения был найден путем перестановки броневого корпуса ФАИ па шасси ГАЗ-М1. Впервые подобную операцию провели на рембазе №6 в 1938 году. В ноябре 1938 — январе 1939 года такой броневик, получивший обозначение ФАИ-М, прошел испытания на НИИ БТ полигоне в подмосковной Кубинке.

Бронекорпус с шасси ГАЗ-А был переставлен на шасси М-1 с усиленной накладками передней осью. Так как длина рамы М-1 была значительно больше длины броневого корпуса ФАИ, то задняя часть рамы и бензобак забронировали дополнительными листами, приваренными к заднему броневому листу корпуса. Всего на испытаниях ФАИ-М прошел 3180 километров по шоссе и проселочным дорогам. Несмотря на то, что боевая масса машины увеличилась и достигла 2280 кг, благодаря более мощному двигателю динамические качества даже несколько выросли. Например, максимальная скорость по асфальтовому шоссе составляла 83,1 км/ч.

В заключении комиссии, проводившей испытание броневика, говорилось: «Модернизация ФАИ путем постановки корпуса на шасси М-1 делает его по своим динамическим качествам равноценным с БА-20. Однако применение ФАИ-М будет ограниченно ввиду наличия неполноценного бронирования. Корпус по конструкции и качеству уступает БА-20. При серийной модернизации необходимо внести следующие изменения:

1. Усилить передний мост.

2. Провести герметизацию корпуса (от жидких ОВ и т.п.).

3. Увеличить запас хода путем установки дополнительного бензобака.

Все перечисленные изменения должны быть осуществлены при серийной модернизации и только после этого бронеавтомобиль ФАИ-М может быть принят для эксплуатации в РККА как дополнительный тип к основному БА-20».

Неизвестно, были ли внесены все вышеперечисленные изменения, но со второй половины 1939 года на ремба-зах Народного комиссариата обороны начались работы по модернизации ФАИ. Сколько всего ФАИ было переставлено на шасси ГАЗ-М1 автору не известно. Достоверно можно сказать лишь то, что этой операции подверглись далеко не все броневики.

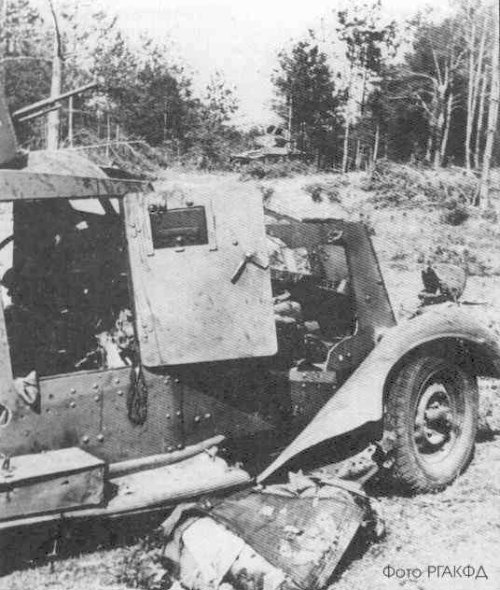

К началу Великой Отечественной войны в частях Красной Армии числилось 376 ФАИ и ФАИ-М (в документах того периода не проводилось четкого деления на ФАИ и ФАИ-М). Известно, что к 22 июня 1941 года небольшое число машин этого типа имелось в 34-й танковой дивизии (8-й механизированный корпус), 24-й танковой дивизии (10-й механизированный корпус), 17-й танковой дивизии (5-й механизированный корпус) и в некоторых других частях. Практически все они были потеряны в первые месяцы войны, хотя отдельные бронеавтомобили этого типа встречаются в списках танковых частей Красной Армии весной-летом 1942 года.

Летом-осенью 1941 года несколько трофейных ФАИ-М досталось финнам. Не обманываясь их боевой ценностью, те использовали наши легкие броневики преимущественно в полицейских и учебных частях. В финской армии ФАИ-М прослужили до 1950 года.

Комментарии к чертежам

Чертежи были выполнены с использованием обмеров подлинного бронекорнуса ФАИ-М, любезно предоставленного для этой цели военно-историческим клубом «РККА» (их электронный адрес: www.rkka.msk.ru). К сожалению, интерьер машины практически не сохранился, поэтому сейчас проблематично его достоверно воспроизвести в чертежах или на модели. В процессе восстановления машины были заново изготовлены двери боевого отделения — они отличаются от оригинальных. Правильные двери — на чертеже. На ФАИ-М от «РККА» установлен кронштейн звукового сигнала на левом борту. Причем, установлен не в ходе реставрации, а еще «при жизни» машины. Такой способ установки «гудка» уникален и не встречается больше ни на одной из известных архивных фотографий ФАИ-М. Возможно, как это, так и другие подобные мелкие отличия разных машин данного типа объясняются тем, что ФАИ-М модернизировались непосредственно рембазами воинских частей, а не строились серийно на заводе. Конечно, из центра рассылались руководства по такой переделке (объемом около 5 страниц), но все же, все же…

На фотографиях ФАИ, ФАИ-М, БА-3 и БА-6 встречаются два типа боковых люков для доступа к двигателю — складной двустворчатый и одностворчатый (на чертеже). В первом случае замки верхнего капота двигателя размещались на передних наклонных бронелистах (как на БА-6 в М-Хобби №3/99), а во втором — по бокам, и их барашковые гайки служили одновременно фиксаторами открытого положения бортовых люков, имевших для этой цели специальные кронштейны (так на чертеже).

Корпуса ФАИ и ФАИ-М, естественно, идентичны, но для установки на шасси «эмки» приходилось заменять нижние треугольные бронелисты для сопряжения с автомобильной рамой иной конфигурации и ширины. Новые листы устанавливались на заклепках под более пологим углом к бортам корпуса. На заклепках же, при помощи уголковых накладок, пристыковывался и защищавший заднюю часть рамы и бензобак «хвост». На одном только опытном ФАИ-М вышеупомянутые бронедетали были приварены, в войсках же была доступнее технология клепки.

Обратите внимание на асимметричное расположение задней смотровой щели в башне и пулестойкой гайки на бронеколпаке башенного люка (она была смещена к корме на 20 мм).

ФАИ-М ездили на обычной «эмовской» резине 7,00-16″ с шоссейным рисунком протектора. В зависимости от времени выпуска партии шин, на них была надпись или «Ярославский резинокомбинат», или «Ярославский шинный завод». Применялись и так называемые «шины ГК» с наполнителем из губчатой резины. Колеса с ГК внешне отличались лишь отсутствием ниппелей для подкачивания камеры. На колесных дисках у ГАЗ-М1 были декоративные колпаки. На некоторых фотографиях броневиков колпаки видны, но в основном обходились без них — удерживались они на диске пружинящими пластинками, и достаточно было пару раз «приложиться» боковиной колеса об «элементы рельефа дороги», чтобы этих выступающих за габариты деталей лишиться. Да и колесо удобнее снимать-ставить без колпаков.

Передние фонарики «эмки» (не считайте их поворотниками, в те времена «об этих глупостях» не помышляли — они выполняли, преимущественно, декоративную функцию) и правый стоп-сигнал на строевых броневиках отсутствовали.

Ящик для мелкого инструмента был, как правило, один — на левой подножке. Но это отнюдь не догма — ездили ФАИ-М и с зеркальным его расположением, и вообще с двумя… Из шанцевого инструмента снаружи предполагалось возить лопату, топор и лом. Лопата лежала по диагонали на «хвосте», топор и лом теоретически (и на опытном ФАИ-М) крепились к заднему бронелисту, аналогично тому, как это делалось на обычном ФАИ. У ФАИ-М там тоже есть некие скобочки, но вот как к ним могли бы что привязать, мне не ясно. Разве веревочками… Похоже, и в 40-е годы этот вопрос у кого-то возникал — ни на одной фотографии топора с ломом не видать.
