Легкий танк Pz Кpfw (Sd Кfz 121)

        Своим появлением обязан скорее всего Г. Гудериану. Именно он желал видеть в будущих танковых дивизиях сравнительно легкий танк с противотанковым вооружением. Такая машина массой 10 т в июле 1934 г. была заказана фирмам «Крупп-Грузон», «Геншель» и MAN. Танк с 20-мм пушкой предназначался для использования в качестве разведывательного и замены пулеметного Pz Kpfw I. До тех пор пока не были сняты ограничения Версальского договора, он официально создавался как сельскохозяйственный трактор LaS 100.

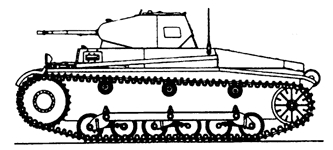

        Первые прототипы из неброневой стали были готовы в октябре 1935 г. Ни один проект полностью не устраивал заказчика, и в производство была передана комбинированная машина: шасси от фирмы MAN, корпус и башня — от «Даймлер-Бенц». С мая 1936-го по февраль 1937 г. было изготовлено 75 танков. Все они имели ходовую часть из шести опорных катков малого диаметра, сгруппированных в три тележки на борт. Боевая масса составляла 7,6 т. Эта партия в свою очередь делилась на три подмодификации — a/1, a/2 и a/3, в каждой по 25 машин. Между собой в общем плане они отличались несущественно, но в то же время выполняли роль испытательного стенда для проверки отдельных технических решений. Так, Pz Kpfw II Ausf a/2 получили вместо литого сварной ленивец и противопожарные стенки моторного отделения. Танки Pz Kpfw II Ausf a/3 имели увеличенный радиатор системы охлаждения и усиленные пружины подвески.

        Весной 1937 г. было выпущено 25 машин Pz Kpfw II Ausf b с усовершенствованной трансмиссией и ходовой частью (новое направляющее колесо, широкие опорные катки и поддерживающие ролики). Попутно установили более мощный мотор, который значительно лучше вентилировался и охлаждался. Масса танка возросла до 7,9 т. Ставшую затем классической для этого типа танков ходовую часть из пяти опорных катков среднего диаметра на индивидуальной подвеске в виде четвертьэллиптических рессор обкатывали на 25 машинах Pz Kpfw II Ausf с фирмы «Геншель»1.

        Серийные танки стали производить с марта 1937 г. До апреля 1940 г. было выпущено 1088 машин модификаций А, В и С. В принципе это была одна и та же конструкция с закругленной носовой частью корпуса. Различие состояло лишь в расположении и размерах смотровых щелей и используемых прицелах. Броневая защита, как показала польская кампания, оказалась довольно слабой. Даже лобовая броня легко пробивалась из польского противотанкового ружья Ur. Ее в спешном порядке усилили методом экранировки — накладкой дополнительных 20-мм пластин.

        С мая 1938-ro по август 1939 г. фирмы «Даймлер-Бенц» и MAN выпустили для танковых батальонов легких дивизий 143 так называемые быстрые машины (Schnellkampfwagen). По сути, это уже были следующие модификации танков — D и Е. От предыдущих они существенно отличались ходовой частью типа Кристи, имевшей по четыре больших опорных катка без поддерживающих роликов. Подвеска катков индивидуальная торсионная. Корпус также значительно перекомпонован. Без изменений осталась лишь башня с вооружением. 140-сильный двигатель «Майбах» HL62TRM сообщал танку скорость 55 км/ч. Боевая масса составила 10 т, запас хода — 200 км. Бронирование: лоб корпуса — 30 мм, борт корпуса и башня — 14,5 мм.

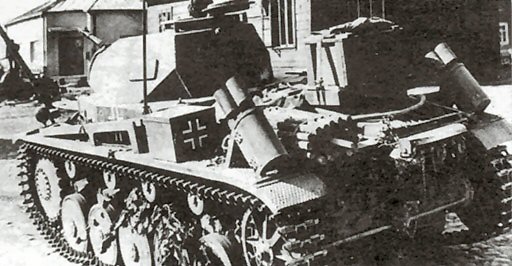

        В 1940 г., стремясь расширить возможности этого типа машин, на базе шасси текущего производства решили строить огнеметные танки. Вплоть до лета 1942 г. произвели 112 машин и еще 43 переделали из линейных в ходе капитального ремонта. В уменьшенной башне устанавливался 7,92-мм пулемет. Два огнемета в бронеголовках размещались по передним углам корпуса. В горизонтальной плоскости они наводились в секторе почти 180o и могли произвести 80 огнеметаний продолжительностью 2 — 3 с на дальность 35 м. Боевая масса Pz Kpfw II Flamm Ausf А и В (Sd Kfz 122), известных также под названием «Фламинго» («Flamingo»), достигала 12 т. Запас хода составил 250 км. Экипаж остался прежним — три человека. Несколько увеличилась толщина брони: до 30 мм в лобовых деталях башни и корпуса, 20 — 25 мм на бортах Но этого оказалось недостаточно: из-за малой дальности огнеметания огнеметным танкам приходилось слишком близко подходить к траншеям противника и они несли большие потери. Приняв боевое крещение в июне 1941 г. на советско-германском фронте, они в конце концов были переоборудованы в самоходные установки.

        Pz Kpfw II Ausf F — практически последняя массовая модификация «двоек». 524 машины были выпущены с марта 1941-го по декабрь 1942 г. (в дальнейшем строились исключительно самоходные установки на базовом шасси). Их главное достоинство по сравнению с предыдущими образцами — усиленная броневая защита. Теперь носовая часть корпуса выполнялась из 35-мм листа с наклоном 13o к вертикали. Верхний 30-мм лист имел наклон 70o. Изменились форма ленивца и конструкция подбашенной коробки. В ее лобовом листе, установленном с наклоном 10o, справа канавкой имитировалась смотровая щель. Командирская башенка имела восемь перископов.

        Pz Kpfw II в начале Второй мировой войны составляли 38% танкового парка вермахта. В боях они оказались слабее по вооружению и бронированию практически всех танков аналогичного класса: польских 7TP, французских R35 и Н35, советских Т-26 и БТ. Но все равно производство Pz Kpfw II, существенно сократившееся в 1940 г., в последующие два года резко возросло. До накопления в необходимых количествax Pz Kpfw III и Pz Kpfw IV легкие машины продолжали оставаться основной техникой в танковых частях и подразделениях. Лишь в 1942 г. их вывели из состава танковых полков и частично использовали либо в штурмовых артиллерийских бригадах, либо на второстепенных участках фронта. Все в больших количествах танковые шасси после ремонта передавались под монтаж самоходных установок.

        На немногочисленных экспериментальных танках (двенадцать VK901, четыре VK1301, двадцать два VK1601) отрабатывались оригинальные технические решения. Так, готовясь к вторжению в Англию, немецкие конструкторы разработали для Pz Kpfw II навесные понтоны с винтами. На плаву опытные машины развивали скорость до 10 км/ч при волнении моря 3 — 4 балла. Попытки кардинально увеличить скорость и усилить бронирование так и не были завершены.

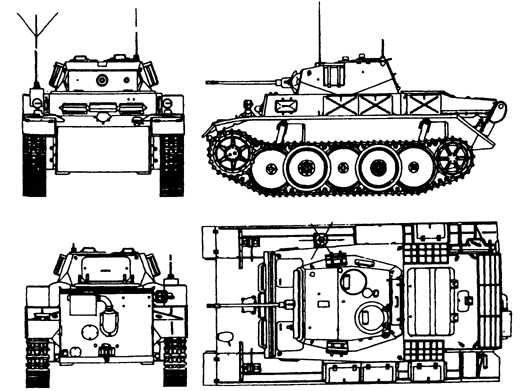

Легкий танк Pz Kpfw II Ausf L «Лукс» (Sd Kfz 123)

        Созданием специальных гусеничных машин для разведывательных подразделений с 1939 г. занималась фирма MAN. Ее конструкторы для своего танка взяли все лучшее от опытных образцов, построенных в рамках программы Pz Kpfw II: широкие гусеницы и катки, расположенные в «шахматном порядке», торсионную подвеску и т. д Изготовленная в апреле 1942 г. пока еще из мягкой стали модель VK 1303 почти полностью соответствовала своему предназначению. От серийных «двоек» она заметно отличалась лучшими проходимостью и маневренностью, имела две коробки передач и шесть скоростей. В дополнение к обычным стеклоблокам в крыше башни установили два перископа с круговым обзором: один — в люке командира, другой — над наводчиком. Две приемо-передающие радиостанции позволяли оперативно обмениваться разведывательной информацией. Для их обслуживания в экипаж помимо командира, наводчика и водителя вводился радист. В поточное производство танк передавался как модификация L с собственным названием «Лукс» («Luchs»). Из заказанных 800 машин 100 должны были быть со штатной 20-мм пушкой, а остальные — с пушкой калибра 50 мм. С сентября 1942-го по январь 1944 г. произвели лишь первую сотню (сюда же следует добавить и четыре танка, переделанных из VK1301), а оставшуюся часть заказа аннулировали. Не спасла «Лукса» даже высокая скорость: к моменту поступления в войска из-за слабого вооружения он явно устарел.

        1 Написание имен собственных оставлено в авторском варианте, в соответствии с печатным текстом книги «Бронетехника Германии 1934 — 1945 гг. Иллюстрированный справочник». Там же приведено личное мнение И. П. Шмелева по поводу транслитерации и произношения немецких имен и названий.

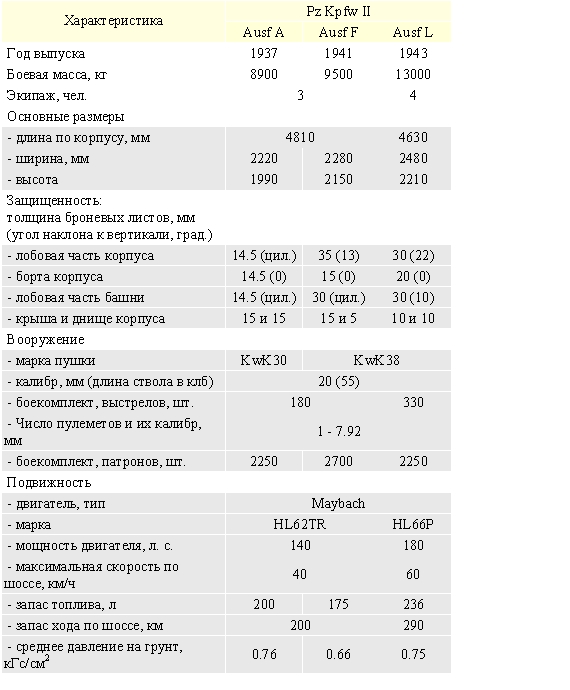

Тактико-техническая характеристика Pz Kpfw II

Производство танков семейства Pz Kpfw II

        В общее количество включены опытные машины VK901, VK1301, VK1601

Библиография:

Бронетехника Германии 1934-1945 гг.: Иллюстрированный справочник / И. П. Шмелев. — М.: ООО «Издательство Астрель»: ООО «Издательство АСТ», 2003.
