Что такое таймер?

таймер

та́ймер

прибор, который по истечении заданного промежутка времени автоматически включает или выключает машину, аппарат, устройство производственного или бытового назначения и(или) сигнализирует о наступлении момента их включения или выключения. По принципу действия различают механический, гидравлический, пневматический и электрический таймеры. Они бывают однократного, многократного и циклического действия. В таймерах однократного действия выдержку времени задают вручную, напр. переводом стрелки индикатора времени. При этом одновременно заводится механизм таймера; прибор срабатывает, когда стрелка вернётся к нулю. Таймер многократного действия автоматически срабатывает несколько раз, с заранее установленными выдержками времени; циклический таймер срабатывает через равные промежутки времени (период цикла), с одинаковой выдержкой. В таймерах многократного и циклического действия программа задаётся перфолентой, диском со штифтами, системой профилированных кулачков и т. п. Наибольшей точностью, надёжностью и диапазоном выдержек обладают таймеры на основе часового механизма. Часовые механизмы применяют преимущественно в таймерах однократного и многократного действия, рассчитанных на работу в пределах суток; электрические и электронные часовые устройства – преимущественно в таймерах циклического действия, непрерывно функционирующих в течение длительного времени. Таймеры применяют в целом ряде бытовых приборов: в газовых плитах, музыкальных центрах, видеомагнитофонах и т. д.

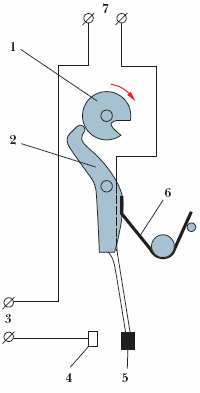

Схема таймера однократного действия с часовым механизмом, используемого для включения (выключения) бытовых электроприборов:
1 – профилированный кулачок на валу часового механизма; 2 – рычаг, при перемещении которого (в результате попадания головки в вырез кулачка) замыкаются подвижный контакт 5 с неподвижным 4; 3 – гнёзда для подключения электроприбора к таймеру; 6 – пружина, прижимающая рычаг к кулачку; 7 – гнёзда для подключения таймера к электросети
